Em uma frase
Uma regraRegra Automação de uma sala no formato "se a condição acontecer, faça a ação". Roda sozinha, sem ninguém apertar botão. Glossário diz à sala o que fazer quando um sensor passa de um ponto: “se a temperatura do ar passar de 29 °C, ligue a exaustão”. Ela roda sozinha, de dia e de noite, sem ninguém apertar botão.
Ela existe para que o clima da sala não dependa de alguém olhando o gráfico. Você escreve as regras na implantação e volta a elas quando o SOP de clima da casa muda.
O mapa
Quem executa a regra é o hubHub O computador instalado na fazenda que lê os sensores das salas e liga e desliga os equipamentos. É nele que as regras rodam. Glossário da sala, o computador instalado na fazenda. A cada ciclo ele lê os sensores, confere as condições e aciona os relés.
A ação da regra não aponta para um relé. Aponta para uma saída de equipamentoSaída de equipamento O lugar do equipamento numa regra — "Umidificador", "Exaustão". Só aciona alguma coisa quando está ligado a um relé de verdade, na aba Dispositivos. Glossário, como “Exaustão”, e essa saída precisa estar ligada a um relé de verdade para alguma coisa acontecer.
- Sensor da sala se Condição
- Condição então Ação
- Hub da sala confere Condição
- Ação aponta Saída de equipamento
- Saída de equipamento precisa de Relé
- Relé liga Exaustor

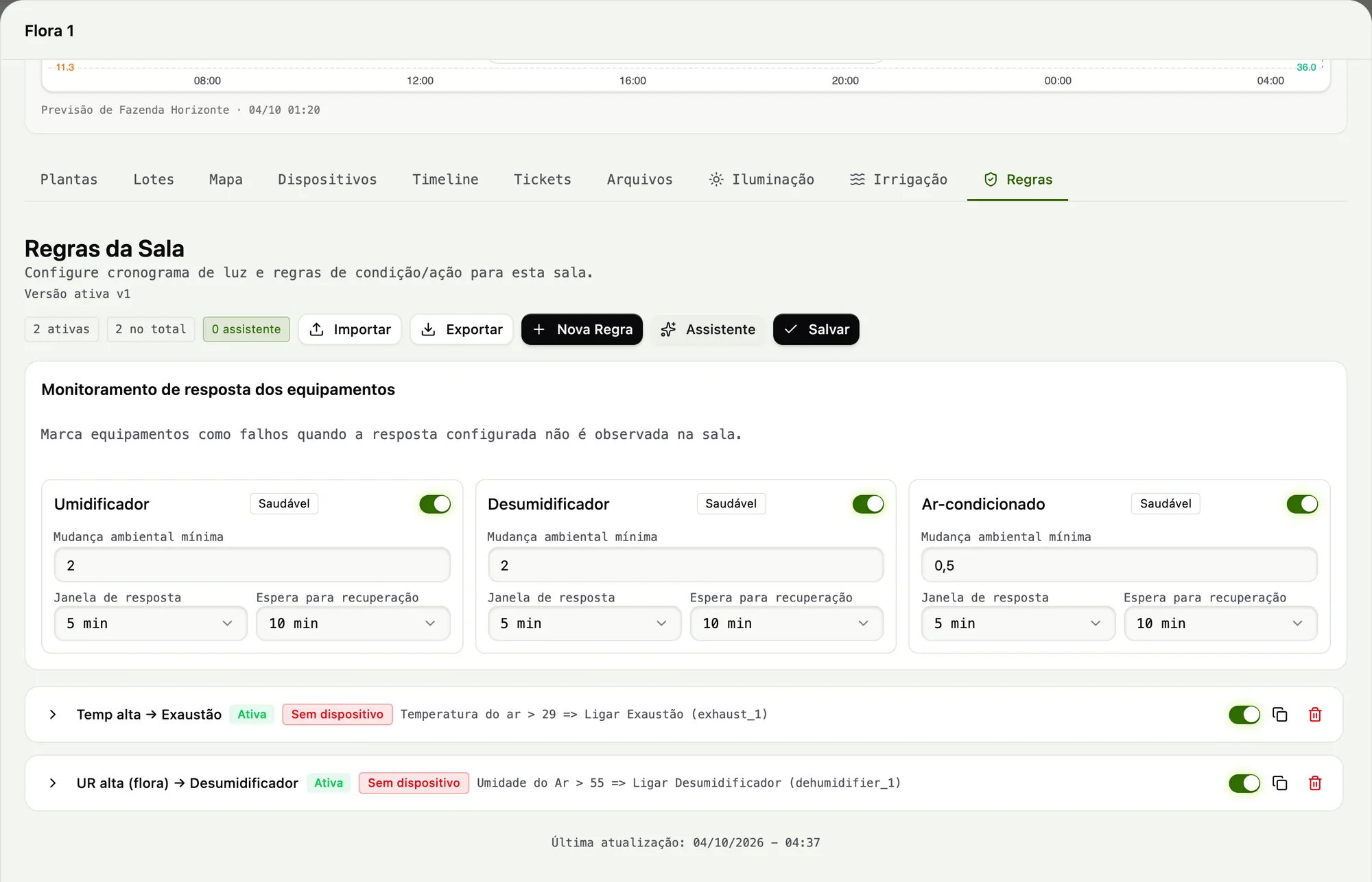

Anatomia da tela
A aba Regras fica na ficha de cada sala. Passe o mouse, toque ou use Tab num item da lista para acender a região na tela.
- A aba Regras. Fica na ficha da sala, depois de Iluminação e Irrigação. Cada sala tem o seu próprio conjunto de regras.
- Versão ativa. Cada vez que você salva, o conjunto vira uma versão nova. É ela que o hub da sala executa.
- Contadores. Quantas regras estão ligadas, quantas existem e quantas vieram do Assistente.
- Botões do conjunto. Importar e Exportar levam o conjunto de uma sala para outra. Nova Regra cria à mão; Assistente gera a partir de um modelo. Nada vale antes de Salvar.
- Monitoramento de resposta. Uma proteção à parte: marca o equipamento como falho quando a sala não responde ao que ele deveria fazer.
- Uma regra. Nome, situação e o resumo no formato condição ⇒ ação. A seta à esquerda abre a regra para editar.
- Ligar, duplicar, apagar. A chave liga e desliga a regra sem apagá-la. Os ícones duplicam e apagam.
Caminhos
Para a sala ligar a exaustão sozinha quando esquentar
- Verbo
- Planejar
- Ritmo
- Uma vez
- Quem faz
- Gerente Moderador Admin
- Abra Salas, clique na sala e vá à aba Regras.
- Clique em Nova Regra e abra a regra nova pela seta à esquerda. Dê um nome que diga o que ela faz, como “Temp alta → Exaustão”.
- Em Condições, escolha o sensor, a comparação e o valor: Temperatura do Ar, maior que, 29.
- Em Ações, escolha Ligar e a saída Exaustão.
- Se o equipamento sofre com liga e desliga, preencha a Margem de saída da ação. A tabela de Decisões, logo abaixo, mostra o efeito.
- Clique em Salvar. O conjunto vira uma versão nova, e é ela que o hub passa a executar.
- Confira a linha da regra. O selo vermelho Sem dispositivo quer dizer que a saída não tem relé: a regra está ligada e não aciona nada. Faça o vínculo na aba Dispositivos da sala.
Decisões
Quando o equipamento volta a desligar
Uma regra de Ligar segura o equipamento ligado enquanto a condição vale. Quando a condição deixa de valer, o hub para de segurá-lo e ele desliga em até meio minuto. A decisão é quanto essa volta deve esperar, e contra o quê a sala compara.
| Opção | O que muda na operação | Quando escolher | Exemplo de SOP |
|---|---|---|---|
| Só o limite | Liga acima de 29 °C e solta assim que a leitura volta a 29 °C. Perto do limite, pode ligar e desligar várias vezes seguidas. | Equipamento que aguenta ciclo curto, como exaustor e ventilador. | A exaustão entra sempre que o ar passar de 29 °C. |
| Limite com margem de saída | Com margem 5, liga acima de 55% de umidade e só solta quando a sala cai abaixo de 50%. O equipamento troca de estado muito menos. | Umidificador, desumidificador e ar-condicionado, que sofrem com liga e desliga. | O desumidificador liga acima de 55% e só desliga abaixo de 50%. |
| Comparar com outro sensor | A condição compara duas leituras em vez de um número. Precisa de leitura externa chegando à sala. | Exaustão que só vale a pena quando o ar de fora está mais fresco que o de dentro. | A exaustão puxa ar de fora só quando lá fora está mais frio que dentro. |
| Gerar pelo Assistente | Você escolhe um modelo, como Auto Controle de VPD, ajusta os alvos e o Assistente gera o conjunto de regras. Elas entram marcadas como Assistente. | A sala segue metas de VPD ou de umidade e ninguém quer escrever cada limite à mão. | As salas de flora usam o Auto Controle de VPD do Assistente. |
O que essa escolha altera
- Dispositivos da sala A saída de equipamento precisa de um relé vinculado. Sem ele, a regra fica na lista, ligada, e não aciona nada; o selo Sem dispositivo avisa.
- Timeline da sala Se o vínculo cai sozinho, porque a placa foi removida ou trocada de sala, a regra para e a Timeline registra a data.
- Monitoramento Equipamento marcado como falho pelo monitoramento de resposta deixa de ser ligado pelas regras. O hub só tenta de novo depois da espera para recuperação.
- Hub da sala Sem hub, ou sem leitura de sensor na sala, nenhuma regra decide nada. A tela continua mostrando as regras como Ativas.
Onde isto aparece
- Salas · em breve
- Salas › Dispositivos · em breve
- Configurações › Dispositivos · em breve
Limites hoje
Não existe "isolar dispositivo" na ficha da sala. Um equipamento com falha se trata pelo chamado que o alarme abre.
ainda não conferido na tela
